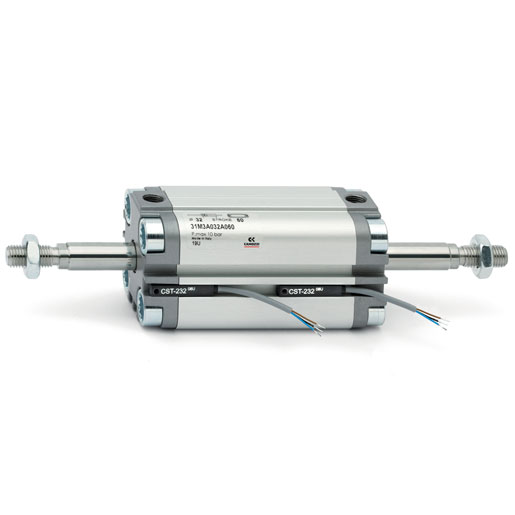

Cilindro compacto magnético Ø100 Carr 50. 31M3A100A050

Doble efecto, vástago pasante rosca vástago macho. Tipo de construcción perfil compacto
Funcionamiento simple y doble efecto
Materiales cabezales y tubo AL - vástago inox AISI 303 rolado - pistón AL
juntas del vástago y del pistón en PU - altas temperaturas en FKM (140°C)
Tipos de sujeción novia - patas - charnela
Carreras min - max
Serie 31R, 31M y 31F: Ø12÷25 = 1÷200 mm, Ø32 ÷ 63 = 1÷300 mm, Ø80÷100 = 1÷400 mm.
La carrera mínima para la utilización de los sensores es de 10 mm.
Efecto simple = 5÷25 mm (ver tabla carreras estándar)
Temperatura de
funcionamiento 0°C ÷ 80°C (con aire seco - 20°C)
Presión de trabajo 1 ÷ 10 bar (doble efecto); 2 ÷ 10 bar (efecto simple)
Fluido aire filtrado, sin lubricación.
En caso de usar aire lubrificado recomendamos utilizar aceite ISOVG32 y de no interrumpir la lubrificación.
Velocidad 10 ÷ 1000 mm/seg (sin carga) Gracias a sus dimensiones, los cilindros magnéticos compactos de simple y doble efecto Serie 31 son aptos para la instalación en pequeños
espacios.
Las particulares soluciones constructivas permiten la utilización de estos cilindros con sujeciónes tipo bridas, patas o charnelas.
Estos cilindros han sido realizados en 10 diámetros distintos desde Ø12 hasta Ø100. Sobre el perfil externo hay ranuras paralelas al eje de
deslizamiento que permiten el montaje y posicionamiento de sensores para la detección de la posición del émbolo. Estas ranuras pueden
cubrirse con tiras “cubreranuras”.
Estos cilindros, gracias a su tipo de construcción, tienen buenas características de estabilidad axial; bajo pedido se pueden suministrar con el
terminal roscado del vástago macho o hembra y en esecución “W” para altas temperaturas (140ºC). Horario de trabajo
