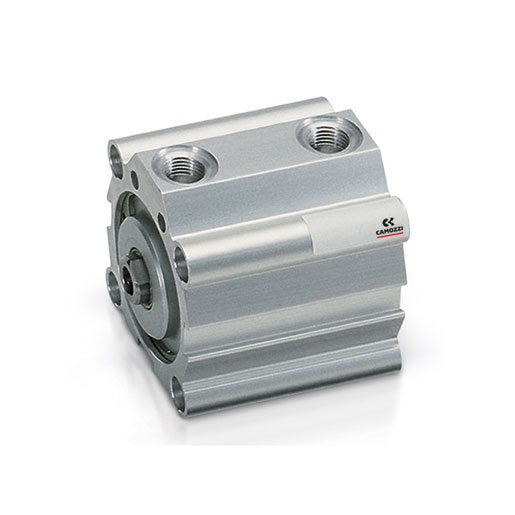

Cilindro doble efecto de carrera corta Ø32 QP2A032A015

Funcionamiento Doble efecto
Nombre de la Serie QP
Carrera 15
Materiales Varilla laminada de acero inoxidable - Perfil de tubo AL
Diámetro 32

Los cilindros de carrera corta Serie QP-QPR de simple y doble efecto magnéticos han sido realizados en diez diámetros distintos, desde ø12 hasta
ø100.
Su tamaño reducido permite su instalación en espacios reducidos.
Sus particulares soluciones constructivas permiten su utilización también con sujeciones de patas y con charnelas.
Sobre el perfil externo se encuentran, paralelamente al eje de deslizamiento sobre tres lados, las ranuras para aplicar y posicionar los sensores
para la detención del pistón.
Las guías antirotación incorporadas en los QPR, les permite adaptarse a las operaciones de alimentación y carga de piezas en dispositivos de
manipulación.

DATOS GENERALES
Tipo de construcción Serie QP: de perfil compacto
Serie QPR: compactos con guía anti-giro
Funcionamiento Serie QP: simple y doble efecto
Serie QPR: doble efecto
Materiales
cuerpo: AL anodizado
Vástago: inox rolado
juntas pistones: PU
juntas vástago: FKM (ø 12 ÷ 25 mm) - NBR (ø 32 ÷ 100 mm)
Temperatura de
funcionamiento 0°C ÷ 80°C (con aire seco - 20°C)
Sujeción por medio de tornillos o amarres
Presión de trabajo 1 ÷ 10 bar (doble efecto);
2 ÷ 10 bar (efecto simple)
Fluido aire filtrado, sin lubricación.
En el caso de usar aire lubrificado recomendamos utilizar aceite ISOVG32 y no interrumpir la lubrificación.
Carreras (mín-máx): Serie QP: 1 ÷ 150 mm (ø12 ÷ 25) - 1 ÷ 200 mm (ø 32 ÷ ø 100)
Serie QPR: 1 ÷ 50 mm (ø 12) - 1 ÷ 75 mm (ø 16) - 1 ÷ 100 mm (ø 20 ÷ 100)
Carreras La carrera mínima para la utilización de sensores es de 10 mm.
Diámetros ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 Horario de trabajo
