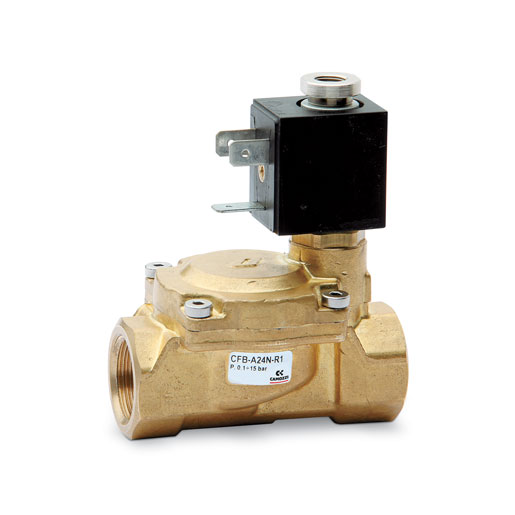

Electroválvula operada indirectamente 2/2 NC CFB-A24N-R1

Funcionamiento indirecto
Material del cuerpo Latón
Diámetro del orificio 13,5
Nombre de la Serie CFB
Material de la junta NBR
Conexiones G1/2
Número de vías - funcionamiento 2/2-way - NC

• Electroválvulas para aire y agua
• Gran fiabilidad con el tiempo, incluso en condiciones de trabajo pesadas
Estas válvulas Serie CFB para aplicaciones generales están disponibles en las versiones NC y NO, 2/2 y 3/2 vías.
Hay disponibles versiones especiales bajo pedido para protección contra el golpe de ariete, o con tratamiento especifico para su uso con fluidos
agresivos.
Las funciones de la válvula están determinadas por el cabezal o por un diafragma con operación directa o indirecta.
Hay disponibles diferentes versiones de acuerdo al diámetro nominal y a los puertos roscados, como se muestra en las siguientes tablas.
De este modo, puede satisfacer varios requisitos en cuanto a caudales y presiones de trabajo.

Datos generales
CARACTERÍSTICAS TÉCNICAS
Función 2/2 NC - 2/2 NO - 3/2 NC
Funcionamiento Tipo corredera de acción directa - servo-operada con diafragma
Conexiones neumáticas G1/8 … G2
Diámetro 1.4 … 50 mm
Coeficiente de caudal kv (l/min) 0.14 … 45
Presión de trabajo 0 ÷ 0.8 … 22 bar
Temperatura de funcionamiento -10 ÷ 90 ... 140 °C
Fluido Aire, agua, fluidos líquidos y gaseosos con viscosidad max 37 cST (5° E)
Tiempo de respuesta ON <15 ms - OFF <25 ms
Instalación En cualquier posición
MATERIALES EN CONTACTO CON
EL FLUIDO
Cuerpo Latón (niqueladura para alimentos o anti-sarro bajo pedido)
Juntas NBR (CFB-A) - FKM (CFB-B, CFB-D) - EPDM (bajo pedido)
Partes internas Acero inoxidable - acero inoxidable y latón (CFB-D1)
CARACTERÍSTICAS ELECTRICAS
Tensión 12 V DC, 24 V DC - 24 V 50 Hz, 110 V 50/60 Hz, 220/230 V 50/60 Hz
Tolerancia de tensión ±5% (DC) - ±10% (AC)
Consumo de energía 10 … 30 W (DC) - 9 … 29 VA (AC)
Ciclo de trabajo ED 100%
Clase de aislamiento H (180°C)
Conexión eléctrica Conector DIN 43650, (Forma A)
Clase de protección IP65 con conector
Versiones especiales disponibles bajo pedido.
Se recomienda utilizar conexiones con diámetros internos mayores que los orificios de las válvulas, de lo contrario puede haber un cambio en el rendimiento..
