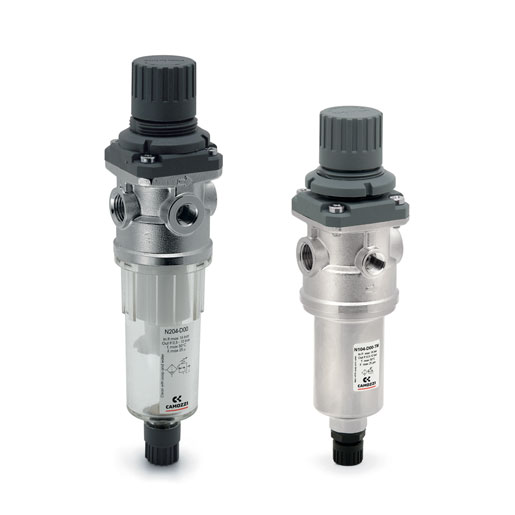

Filtro-regulador de presión N204-D00

Presión mínima de funcionamiento [bar] 0,5 ÷ 10 bar (estándar)
Elemento filtrante 25μm (estándar)
Nombre de la Serie N
Material del vaso Transparente PA12 (estándar)
Tamaño Bol normal (28 cm³)
Descarga de condensados Purga manual semiautomática con autoralivio
Funcionamiento FILTRO-REGULADOR
Puertos G1/4 • Disponible con:
• vaso transparente de PA12
• vaso de latón niquelado para la versión pequeña (N1)
• Disponible para uso con oxígeno
El filtro-regulador de la Serie N está disponible con conexiones G1/4 y G1/8.
El tipo constructivo es de membrana con alivio.
El vaso del filtro es transparente y permite un fácil monitoreo del nivel de condensado.
El drenaje manual semiautomático hace que el escape condensado manual y el automático sean más fáciles cuando no haya presión.
La versión con recipiente de metal es ideal para aplicaciones sujetas a impactos o en presencia de agentes agresivos que podrían dañar el recipiente PA12. Datos generales
Construcción HDPE y elemento filtrante coalescente
Materiales
Cuerpo y tapa de latón: OT
Muelle de acero: inoxidable
Anillo: NBR
Elemento filtrante: HDPE
Vaso: PA12 transparente o niquelado
Otros: PA
Puertos G1/8 - G1/4
Capacidad máxima de condensado 11 cm³ (tamaño del vaso = 1)
28 cm³ (tamaño del vaso = 2)
Poides 0,370 Kg
Conexión para manómetro G1/8
Montaje Vertical, en línea
Temperatura de funcionamiento -5°C ÷ 50°C a 10 bar (con el punto de rocio del fluido menor de 2°C de la temperatura de trabajo mínima)
Calidad del aire entregado de
acuerdo a la norma ISO 8573-1:
2010
Clase [7:8:4] con elemento filtrante de 25 µm
clase [6:8:4] con elemento filtrante de 5 µm
Drenaje de condensado Ver Ejemplo de codificación
Presión de entrada 0 ÷ 16 bar, con descarga estándar y con despresurización protegida
Presión de salida 0,3 ÷ 16 bar, con descarga de despresurización
Caudal nominal Ver Diagramas de flujo
Presión secundaria (alivio) Con alivio (estándar)
alivio del pecado
Fluido Aire Comprimido Horario de trabajo
